Urna

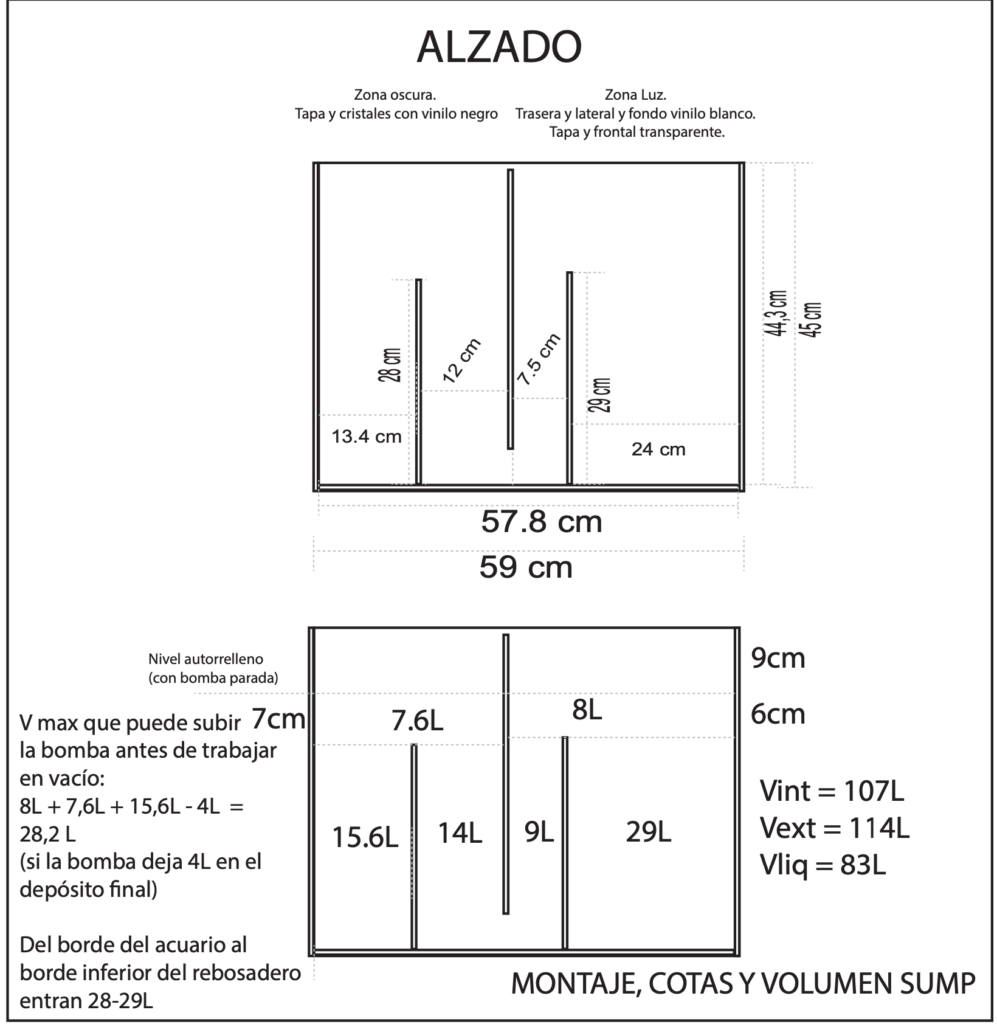

La urna para el SUMP tiene unas dimensiones de 59cm x 43cm x 45cm. Está estructurado en tres espacios principales: entrada de agua (bajada desde el acuario), filtración biológica, retorno de agua (subida al acuario).
Entrada de agua (bajada desde el acuario)
La entrada del agua se realiza en la cámara de la derecha, la de mayor tamaño, de 29 litros. En dicha zona se coloca una base de rejilla de filtro de arena, y el tubo de bajada llega hasta el fondo del SUMP, fluyendo el agua de forma uniforme desde toda la base de la cámara.
Sobre la rejilla se colocan canutillos filtrantes que actúan como filtro mecánico y permiten reducir la velocidad y romper el flujo de agua, produciendo la decantación de los desechos biológicos de mayor tamaño, que quedarán en el fondo del SUMP hasta que se descompongan.
A continuación se colocan plantas o algas, que reciben iluminación desde la tapa del SUMP, siendo esta cámara una zona iluminada.
Este espacio también alberga las sondas de temperatura, ph, redox, etc. así como los tubos de incorporación de líquidos de las bombas peristálticas, la incorporación de agua de la red para el autorrellenado, y la salida del agua al desagüe para el cambio automático de agua.
Filtración biológica
La primera fase de filtración biológica (9L) consiste en estropajo plástico de colores. Al final de dicha fase hay una rejilla que permite la salida uniforme del agua para pasar a la siguiente cámara.
La segunda fase de filtración biológica (14L) se realiza mediante lecho fluído de Kaldness K1. Por tanto, en esta parte, además del medio filtrante (unos 8.5 litros de K1), se coloca una bomba de recirculación y una bomba de aire, maximizando la oxigenación del medio.
Salida de agua (subida al acuario)
La tercera cámara (15,6L) contiene la bomba de subida y el calentador. Se valorará más adelante añadir más medio Kaldness K1 creando una cámara en torno a la bomba de subida para evitar que el medio filtrante pase a la cámara.
Volúmenes de agua en trabajo
El SUMP se ha diseñado priorizando la seguridad del sistema, en base a los siguientes dos principios:

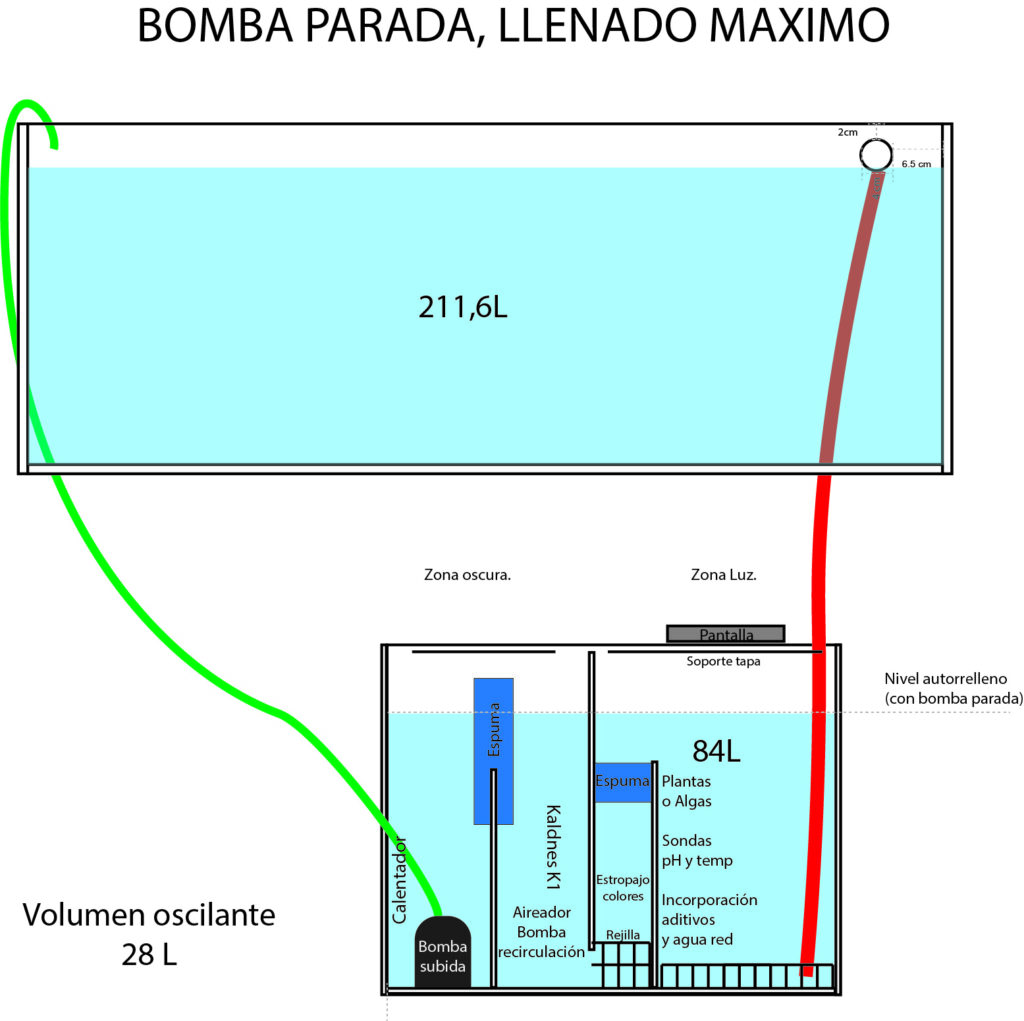

- Si se para la bomba de subida, todo el agua que puede bajar (hasta el nivel del rebosadero del tanque principal) entra en el SUMP. Este nivel es el nivel de auto-llenado del SUMP
- Si se atasca la bajada de agua, todo el agua que puede subirse desde el SUMP entra en el tanque principal entre el nivel del rebosadero y el borde del acuario. Esto determina el nivel máximo de vaciado del SUMP, en base a la altura de los cristales que separan las cámara

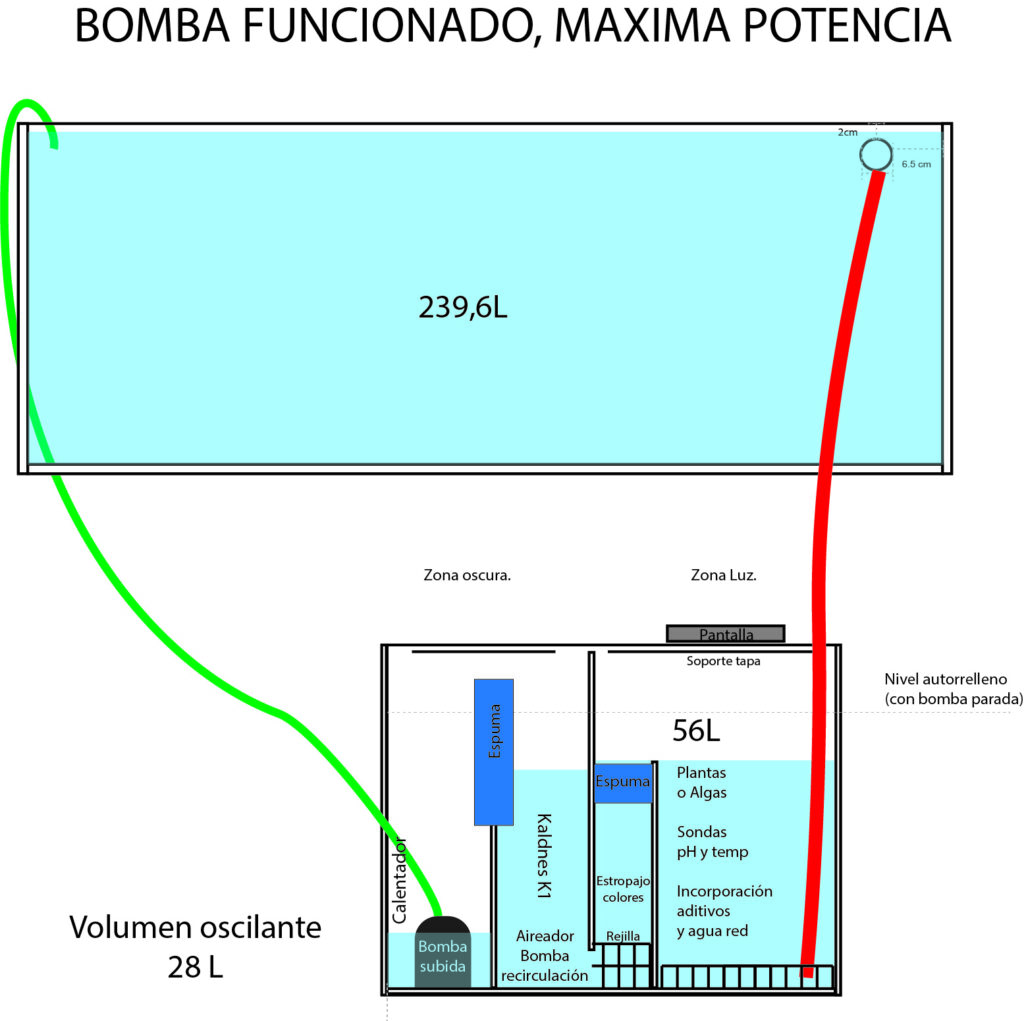

Según los dos principios anteriores, la siguiente imagen muestra el diseño completo del SUMP, con los niveles de auto-llenado y vaciado máximo, así como las distintas cámaras y el material que contienen.
